Le fonctionnement d’un système de désenfumage naturel : coffret gaz CO₂, treuil et exutoire (DNFC)

Accueil
Actualités
Le fonctionnement d’un système de désenfumage naturel : coffret gaz CO₂, treuil et exutoire (DNFC)

juin 18, 2025
By CEPI Extinctor

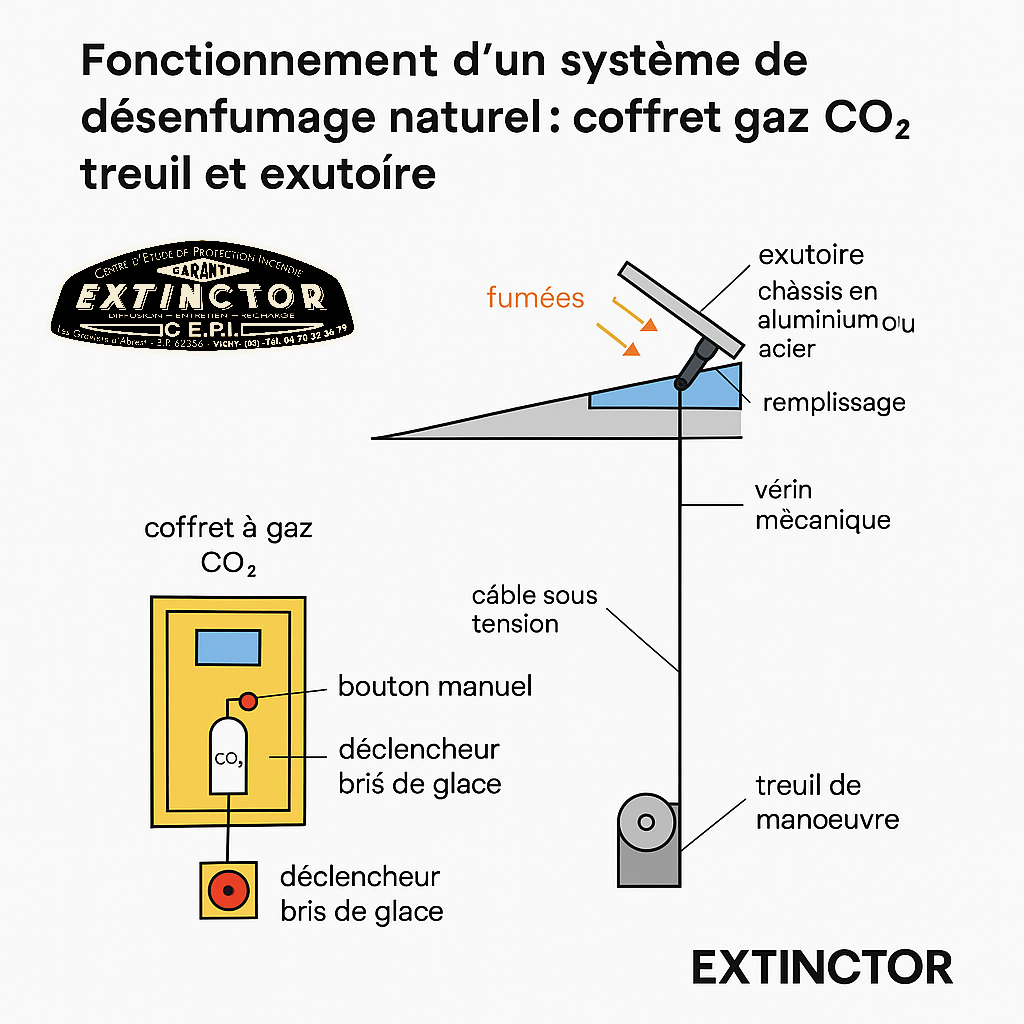

Schéma technique desenfumage naturel EXTINCTOR

Introduction

Le désenfumage est un élément fondamental de la sécurité incendie dans les bâtiments, notamment les ERP (établissements recevant du public), les ERT (établissements recevant des travailleurs) et certains immeubles d’habitation ou industriels. Son objectif : évacuer les fumées et les gaz toxiques en cas d’incendie pour permettre l’évacuation des occupants, faciliter l’intervention des secours et préserver la structure du bâtiment.

Parmi les systèmes les plus utilisés figure le désenfumage naturel, composé de dispositifs naturels de désenfumage en toiture (DNFC) actionnés mécaniquement par coffret à gaz CO₂, treuils et câbles. Ce système, fiable et sans alimentation électrique, est largement déployé dans les bâtiments de la région Auvergne-Rhône-Alpes et du Centre-Val de Loire, notamment à Moulins, Vichy, Montluçon, Clermont-Ferrand, Roanne, Bourges, Nevers ou encore Lons-le-Saunier.

1. Objectif du désenfumage naturel

Lors d’un incendie, les fumées sont responsables de la majorité des décès. Le désenfumage naturel a pour mission d’évacuer les fumées chaudes et de maintenir une couche d’air respirable dans les zones basses, appelées zones de circulation ou zones d’évacuation.

Ce type de désenfumage repose sur la différence de température et de pression : l’air chaud, chargé de fumées, s’élève naturellement et peut être évacué par des ouvertures en toiture, appelées exutoires ou voûtes de désenfumage.

2. Composition d’un système avec coffret gaz CO₂, treuil et exutoire

Un système de désenfumage naturel typique se compose des éléments suivants :

a. DNFC – Dispositifs Naturels de Désenfumage en Toiture

Il s’agit des exutoires de fumée, placés en toiture, qui s’ouvrent mécaniquement pour laisser échapper les gaz chauds et les fumées. Ils sont généralement constitués :

D’un châssis en aluminium ou acier D’un remplissage en polycarbonate, verre ou tôle D’un vérin mécanique pour l’ouverture

Les DNFC peuvent aussi jouer un rôle dans l’éclairage zénithal ou l’aération.

b. Treuil de manœuvre

Le treuil, situé généralement dans une gaine technique ou un local dédié, permet de mettre en tension un câble (souvent en acier inoxydable) reliant le système de commande au vérin de l’exutoire. Il agit comme une poulie démultiplicatrice et est conçu pour fonctionner rapidement lors d’un déclenchement d’urgence.

c. Coffret à gaz CO₂

Le coffret CO₂ est le cœur du système de déclenchement. Il contient une ou plusieurs cartouches de gaz carbonique sous pression (souvent 16 g ou 40 g selon le nombre d’exutoires à actionner). Il est équipé :

D’un système de percussion (manuel ou automatique) D’un manomètre de contrôle De dispositifs de commande à distance, comme un déclencheur bris de glace ou un bouton manuel Parfois d’un électroaimant, pour un déclenchement électrique via une alarme incendie

3. Fonctionnement en cas d’incendie

Voici le scénario typique de fonctionnement d’un tel système :

1. Détection et alerte

Un départ de feu est détecté (par un détecteur automatique ou par un témoin), ce qui déclenche l’alarme incendie. En parallèle, une personne peut briser le verre du déclencheur manuel (type “bris de glace”) situé dans les circulations pour activer le désenfumage.

2. Percussion du gaz

Le déclenchement active le mécanisme de percussion du coffret CO₂, libérant le gaz comprimé dans le circuit.

3. Action sur le treuil

Le gaz propulse un piston ou un vérin situé dans le treuil, provoquant un déroulement brutal du câble acier qui relie le treuil à l’exutoire.

4. Ouverture des exutoires

Sous l’action du câble, le vérin de l’exutoire s’ouvre. Le battant de l’exutoire bascule à l’ouverture complète (selon l’angle réglementaire de 140° minimum), libérant la fumée vers l’extérieur.

4. Avantages du système à gaz CO₂

Ce système, sans électricité ni automatisme complexe, présente plusieurs avantages :

Fiabilité : peu de composants électroniques, peu de risques de panne Autonomie : fonctionne même en cas de coupure de courant Simplicité d’entretien : contrôles visuels et manométriques simples Rapidité d’action : ouverture des exutoires en quelques secondes

5. Réglementation applicable

En France, la réglementation sur le désenfumage est très stricte. Elle repose sur plusieurs textes, dont :

Code de la construction et de l’habitation Arrêté du 25 juin 1980 modifié (ERP) Code du travail pour les ERT DTU 68.3 (Document Technique Unifié) Normes NF S 61-932, S 61-937, EN 12101-2

Les dimensions, emplacements, surfaces utiles d’évacuation, et modalités de contrôle sont clairement encadrées. Par exemple, dans un établissement recevant du public, la surface d’exutoires doit être d’au moins 2 % de la surface au sol désenfumée.

6. Entretien et vérification

Comme tout dispositif de sécurité, un système de désenfumage naturel doit faire l’objet d’un entretien annuel réglementaire, comprenant :

Le contrôle de pression du coffret CO₂ La vérification des câbles, treuils et points d’ancrage Le test de déclenchement manuel et automatique Le nettoyage des exutoires Le graissage des axes et charnières L’établissement d’un rapport d’intervention conforme

EXTINCTOR propose ce type de vérification dans les départements suivants :

Allier (03) – Moulins, Vichy, Montluçon, Cusset, Yzeure,

Puy-de-Dôme (63) – Clermont-Ferrand, Issoire, Riom, Cournon-d’Auvergne, Chamalières,

Nièvre (58) – Nevers, Cosne-Cours-sur-Loire, Varennes-Vauzelles,

Cher (18) – Bourges, Vierzon, Saint-Amand-Montrond,

Indre (36) – Châteauroux, Issoudun, Déols,

Ain (01) – Bourg-en-Bresse, Oyonnax, Ambérieu-en-Bugey,

Saône-et-Loire (71) – Mâcon, Chalon-sur-Saône, Montceau-les-Mines,

Loire (42) – Saint-Étienne, Roanne, Montbrison.

7. Installation et mise en conformité

La mise en place d’un tel système doit être confiée à une entreprise spécialisée et agréée comme EXTINCTOR, qui prend en charge :

L’étude technique du site Le dimensionnement des exutoires (surface, nombre, emplacement) Le choix du coffret et du type de cartouche Le cheminement des câbles et le positionnement des treuils Les essais de mise en service et la déclaration de conformité

Une notice de maintenance et un registre de sécurité doivent être remis au responsable du bâtiment.

8. Particularités régionales : contraintes climatiques et architecturales

Dans des zones comme le Massif central ou le Morvan, les conditions climatiques (neige, vent) exigent des exutoires renforcés. EXTINCTOR propose des équipements adaptés avec :

Détecteur de vent et de pluie Volets antigel ou résistants aux fortes charges Châssis à rupture de pont thermique

En milieu patrimonial (centre-ville de Moulins, Bourges ou Nevers), des exutoires discrets et esthétiques sont privilégiés pour préserver l’aspect architectural.

Conclusion

Le désenfumage naturel par coffret gaz CO₂, treuil et exutoire est un système éprouvé et efficace pour protéger les personnes et les bâtiments. Sa simplicité mécanique, sa robustesse et son autonomie en font une solution plébiscitée dans les bâtiments publics, industriels et commerciaux des départements de l’Allier, du Puy-de-Dôme, de la Nièvre, du Cher, de l’Indre, de l’Ain, de la Saône-et-Loire et de la Loire.

Avec ses équipes qualifiées, EXTINCTOR assure l’installation, la vérification annuelle et la mise en conformité de ces dispositifs dans les 10 principales communes de ces départements, garantissant sécurité, conformité réglementaire et sérénité aux exploitants.
